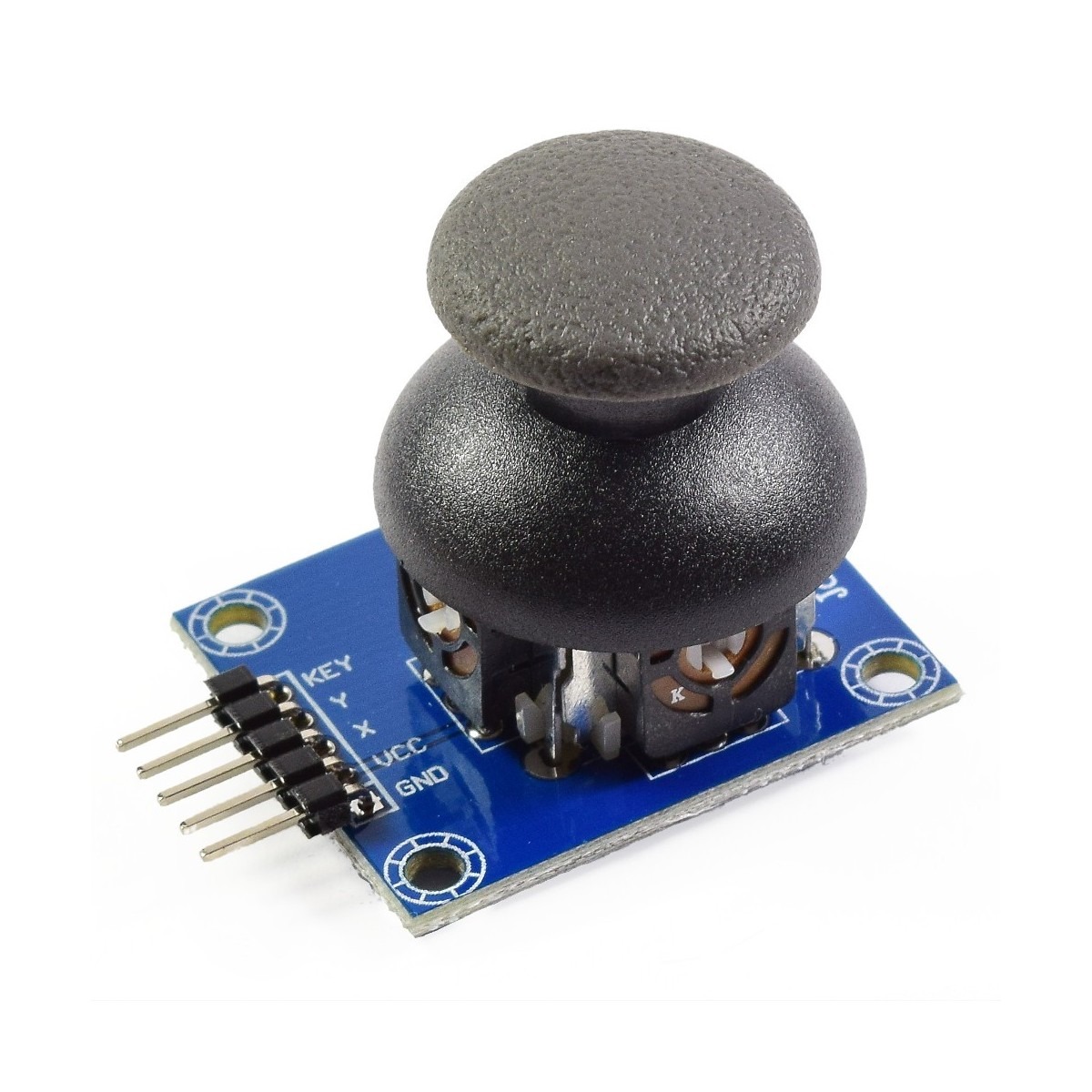

Módulo Joystick KY-023

El módulo Joystick KY-023 te permite construir un controlador manual en 2 direcciones: X y Y. Posee además la función de pulsador que se activa al presionar el Joystick. Posee dos potenciómetros cada uno con su salidas analógica para la dirección (VRx-VRy) y una salida digital del pulsador (SW). Para leer la posición es necesario convertir los valores analógicos utilizando un ADC de microcontrolador. Empleado en proyectos de robótica móvil, control RC, automatización, videojuegos.

ESPECIFICACIONES TÉCNICAS

• Modelo: KY-023
• Voltaje de Operación: 3.3V – 5V DC
• 2 Potenciometros: X, Y
• 1 Pulsador
• Dimensiones: 40*26*32mm
• Peso: 11 gramos

CONEXIÓN

• GND: Tierra, 0V
• +5V: VCC, 3.3V-5.5V DC.
• VRX: salida analógica de potenciómetro eje X (divisor de tensión)
• VRY: salida analógica de potenciómetro eje Y (divisor de tensión)
• SW: salida digital pulsador
